August Musger.

33

sind, war als Projektionsapparat gedacht. Seine Funktion dürfte im großen und ganzen befriedigt haben, denn er wurde am Physikalischen Institut der Universität in Graz dem Hofrat Professor Dr. Leopold Pfaundler vorgeführt und hat sich bei diesen Vorführungen bewährt. Es liegt darüber ein Attest des Physikalischen Instituts, gezeichnet von Professor Pfaundler vor, welches lautet: ,,Ich bestätige

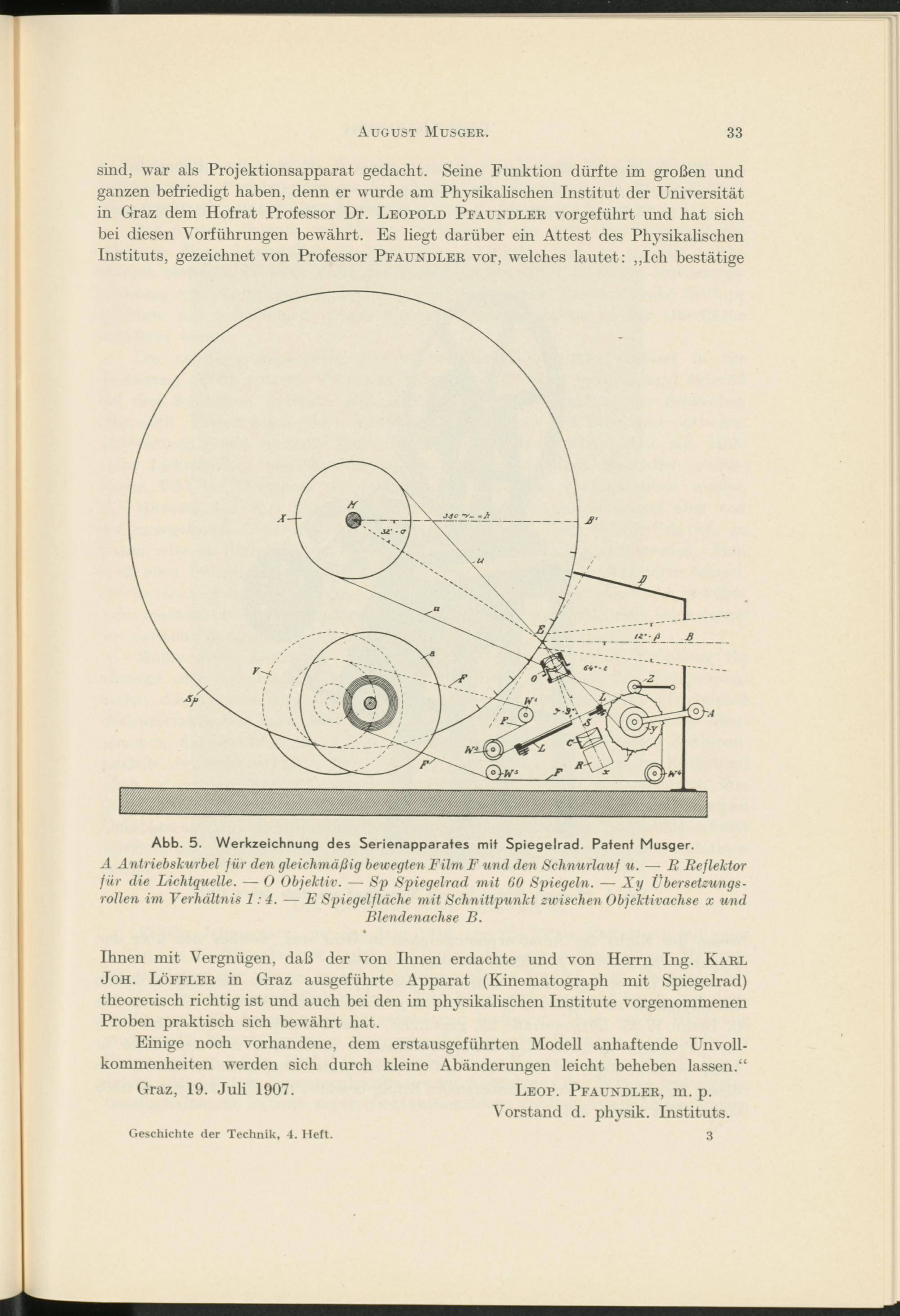

Abb. 5. Werkzeichnung des Serienapparates mit Spiegelrad. Patent Musger.

A Antriebskurbel f ür den gleichmäßig bewegten FilmF und den Schnurlauf u. — E Reflektor für die Lichtquelle. — 0 Objektiv. — Sp Spiegelrad mit 60 Spiegeln. — Xy Übersetzungs­rollen im Verhältnis 1:4. — E Spiegelfläche mit Schnittpunkt zwischen Objektivachse x und

Blendenachse B.

Ihnen mit Vergnügen, daß der von Ihnen erdachte und von Herrn Ing. Karl Joh. Löffler in Graz ausgeführte Apparat (Kinematograph mit Spiegelrad) theoretisch richtig ist und auch bei den im physikalischen Institute vorgenommenen Proben praktisch sich bewährt hat.

Einige noch vorhandene, dem erstausgeführten Modell anhaftende Unvoll­kommenheiten werden sich durch kleine Abänderungen leicht beheben lassen.“ Graz, 19. Juli 1907. Leop. Pfaundler, m. p.

Vorstand d. physik. Instituts.

Geschichte der Technik, 4. Heft.

3
