Präzisions-Zeitmessung in der Vor-HUYGENSSclien Periode.

29

selbst wird dabei von einem raffiniert ausgedachten Momenten-Ausgleichssystem angetrieben, welches alle Viertelstunden nachgezogen wird und damit den Antrieb sehr gleichmäßig macht.

Zahlenwerte für einige charakteristische Daten der Bergkristalluhr sind in nachfolgender Tabelle 2 zusammengestellt.

Tabelle 2. Einzelheiten der Wiener Bergkristalluhr.

Gesamthöhe. 195 mm

Höhe des Uhrwerkes. 86,0 ,,

Durchmesser der Wag. 22,0 ,,

Durchmesser des Steigrades. 30,5 ,,

Breite der Seitenplatinen. 24

Zahnteilung. 1,6 ,,

Außendurchmesser des achtkantigen Kristallgehäuses. 82,0 ,,

Durchmesser des Äquatorringes. 68,0 ,,

Der Zusammenbau des mechanischen Teiles der Wiener Bergkristalluhr unter­scheidet sich vollständig von den früheren Bauarten. Nach Entfernung des Berg­kristallgehäuses und des vergoldeten Sockels zeigt sich das Uhrwerk als ein zu-

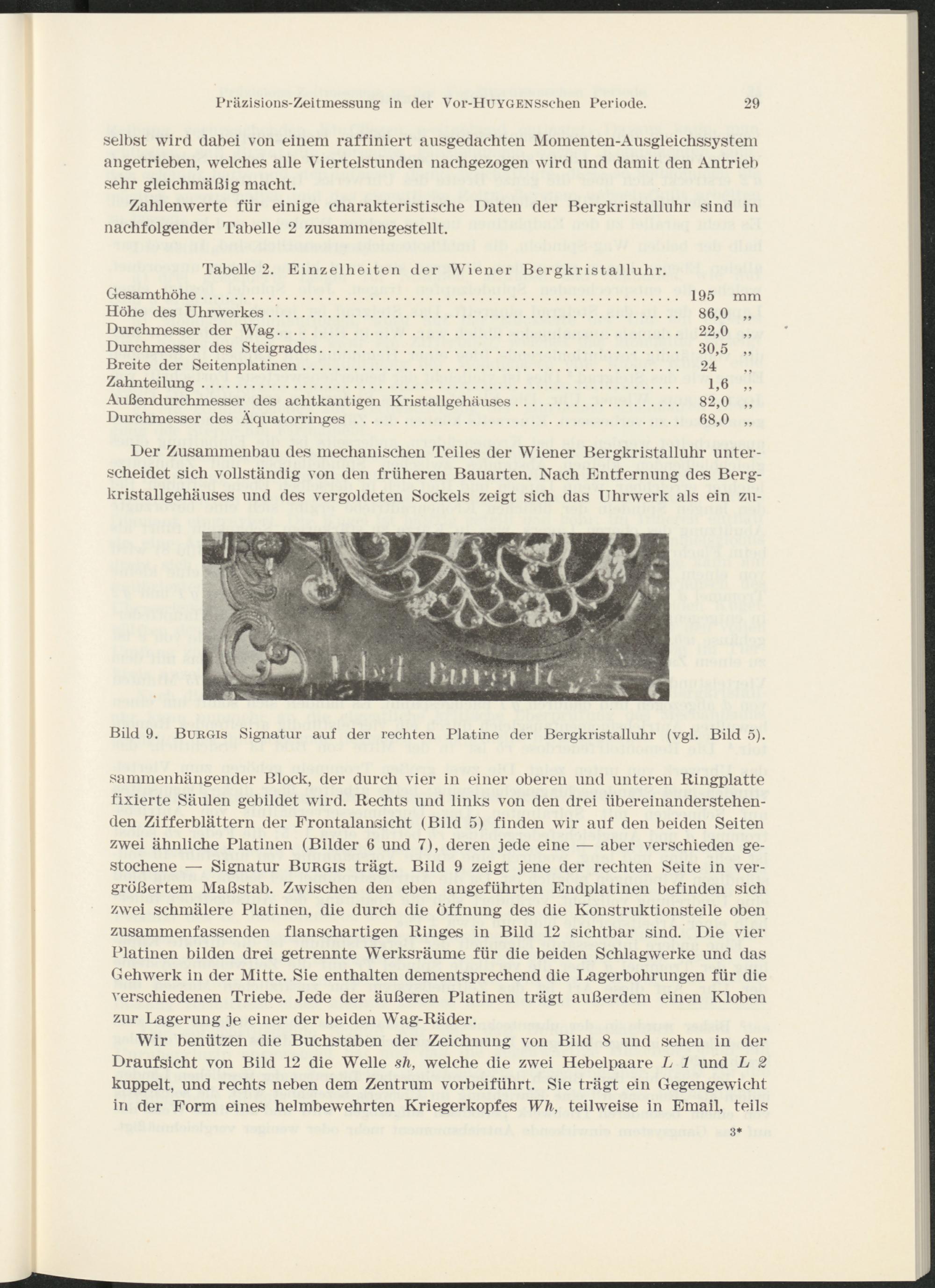

Bild 9. Burgis Signatur auf der rechten Platine der Bergkristalluhr (vgl. Bild 5).

sammenhängender Block, der durch vier in einer oberen und unteren Ringplatte fixierte Säulen gebildet wird. Rechts und links von den drei übereinanderstehen­den Zifferblättern der Frontalansicht (Bild 5) finden wir auf den beiden Seiten zwei ähnliche Platinen (Bilder 6 und 7), deren jede eine — aber verschieden ge­stochene — Signatur Burgis trägt. Bild 9 zeigt jene der rechten Seite in ver­größertem Maßstab. Zwischen den eben angeführten Endplatinen befinden sich zwei schmälere Platinen, die durch die Öffnung des die Konstruktionsteile oben zusammenfassenden flanschartigen Ringes in Bild 12 sichtbar sind. Die vier Platinen bilden drei getrennte Werksräume für die beiden Schlagwerke und das Gehwerk in der Mitte. Sie enthalten dementsprechend die I^agerbohrungen für die verschiedenen Triebe. Jede der äußeren Platinen trägt außerdem einen Kloben zur Lagerung je einer der beiden Wag-Räder.

Wir benützen die Buchstaben der Zeichnung von Bild 8 und sehen in der Draufsicht von Bild 12 die Welle sh, welche die zwei Hebelpaare L 1 und L 2 kuppelt, und rechts neben dem Zentrum vorbeiführt. Sie trägt ein Gegengewicht in der Form eines helmbewehrten Kriegerkopfes Wh, teilweise in Email, teils

3 *
