110 Die instrumenteilen Grundlagen.

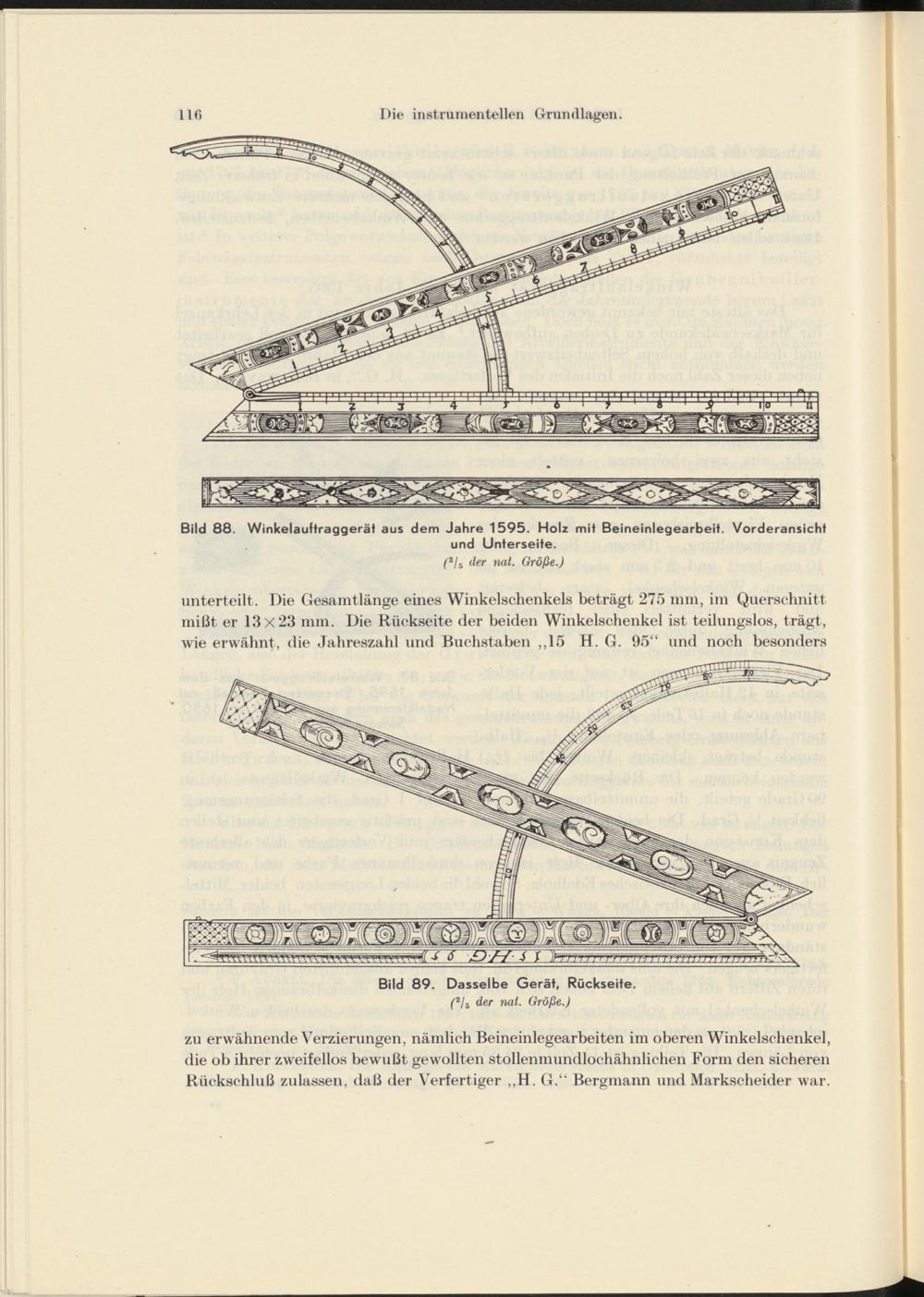

Bild 88. Winkelauftraggerät aus dem Jahre 1595. Holz mit Beineinlegearbeit. Vorderansicht

und Unterseite.

( 2 ls der nat. Größe.)

unterteilt. Die Gesamtlänge eines Winkelschenkels beträgt 275 mm, im Querschnitt mißt er 13x23 mm. Die Rückseite der beiden Winkelschenkel ist teilungslos, trägt, wie erwähnt, die Jahreszahl und Buchstaben ,,15 H. G. 95“ und noch besonders

Bild 89. Dasselbe Gerät, Rückseite.

f 2 / 5 der nat. Größe.)

zu erwähnende Verzierungen, nämlich Beineinlegearbeiten im oberen Winkelschenkel, die ob ihrer zweifellos bewußt gewollten stollenmundlochähnlichen Form den sicheren Rückschluß zulassen, daß der Verfertiger ,,H. G.“ Bergmann und Markscheider war.
