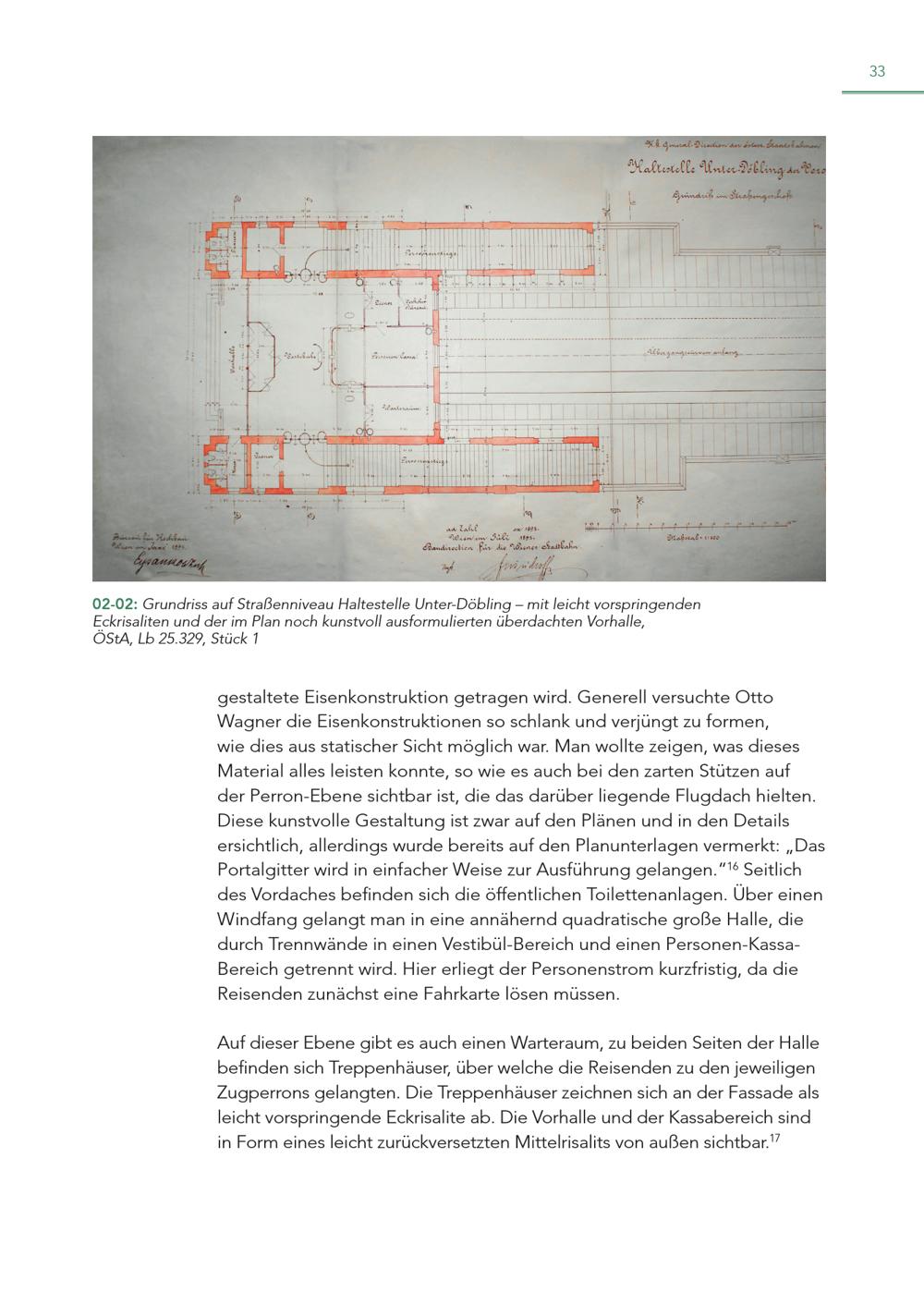

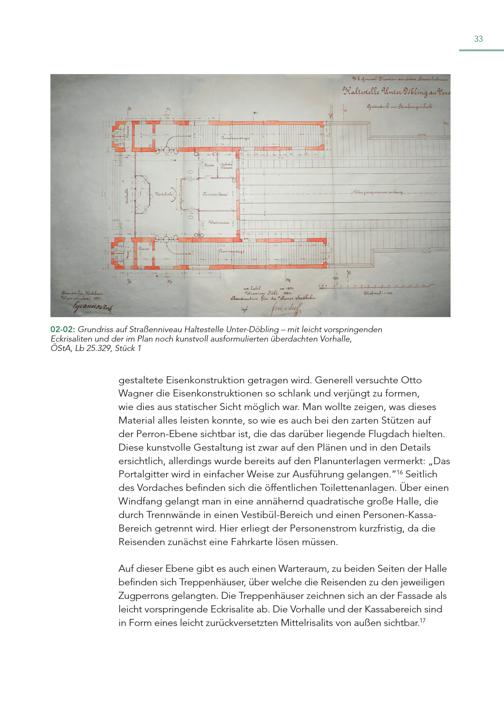

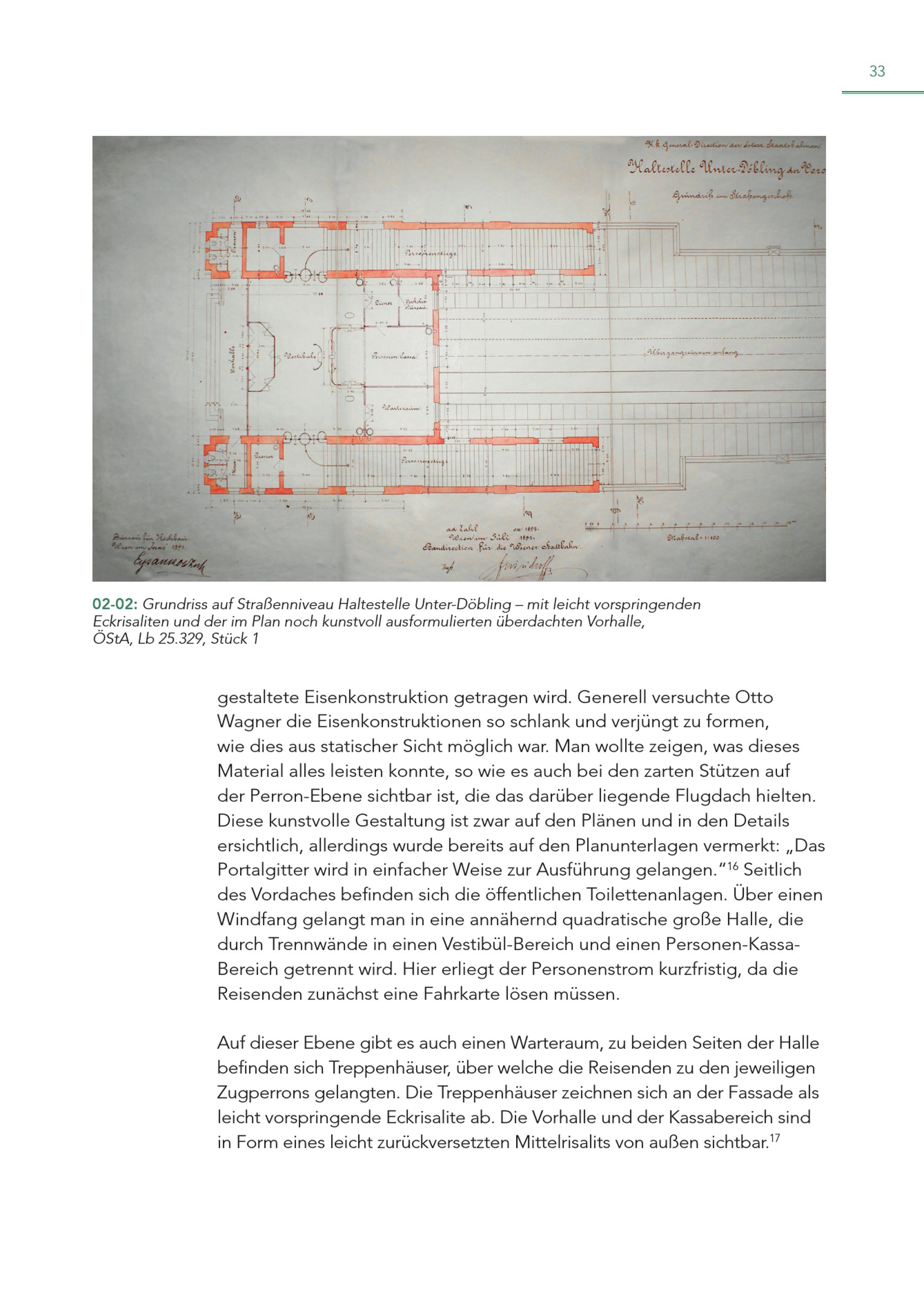

3302-02: Grundriss auf Straßenniveau Haltestelle Unter-Döbling – mit leicht vorspringendenEckrisaliten und der im Plan noch kunstvoll ausformulierten überdachten Vorhalle,ÖStA, Lb 25.329, Stück 1gestaltete Eisenkonstruktion getragen wird. Generell versuchte OttoWagner die Eisenkonstruktionen so schlank und verjüngt zu formen,wie dies aus statischer Sicht möglich war. Man wollte zeigen, was diesesMaterial alles leisten konnte, so wie es auch bei den zarten Stützen aufder Perron-Ebene sichtbar ist, die das darüber liegende Flugdach hielten.Diese kunstvolle Gestaltung ist zwar auf den Plänen und in den Detailsersichtlich, allerdings wurde bereits auf den Planunterlagen vermerkt:„DasPortalgitter wird in einfacher Weise zur Ausführung gelangen.“16Seitlichdes Vordaches befinden sich die öffentlichen Toilettenanlagen. Über einenWindfang gelangt man in eine annähernd quadratische große Halle, diedurch Trennwände in einen Vestibül-Bereich und einen Personen-KassaBereich getrennt wird. Hier erliegt der Personenstrom kurzfristig, da dieReisenden zunächst eine Fahrkarte lösen müssen.Auf dieser Ebene gibt es auch einen Warteraum, zu beiden Seiten der Hallebefinden sich Treppenhäuser, über welche die Reisenden zu den jeweiligenZugperrons gelangten. Die Treppenhäuser zeichnen sich an der Fassade alsleicht vorspringende Eckrisalite ab. Die Vorhalle und der Kassabereich sindin Form eines leicht zurückversetzten Mittelrisalits von außen sichtbar.17
