60
Die instruinentellen Grundlagen.
sind. Der Hängekompaß des Peregrin Oberhäuser ist widersinnisch in 1 X 12 Stunden und rechtsinnisch in 360° geteilt, diese jedoch nur von 30° zu 30° geteilt und beziffert. Die vier Seiten des Kompaßgehäuses sind nicht parallel den vier Weltrichtungen des Kompasses, oder den Stundenlinien 12/24 und 6/18, sondern widersinnisch um etwa 16°, offenbar den Betrag der magnetischen Mißweisung, verdreht. So viel sich aus der Zeichnung Riedls entnehmen läßt, dürfte der Kompaß ebenfalls aus der Zeit um 1750 bis 1760 stammen. Auch diese Kompaßform ist
als Kardanaufhängung anzusprechen.
Den ersten Hängekompaß RössLERscher Form bildet bekanntlich Nikolaus Voigtel, 1686, auf Tafel 2 (S. 24) seiner „Geometria subterranea“ ab, wonach dann O. Brathuhn und P. Wilski 1 die Abbildungen übernahmen. Röss- lers Kompaß hat zwei senkrecht zueinander angeordnete Ringe; statt dessen kann auch der die Bussole tragende Ring waagrecht im Aufhängering angebracht werden (Bild 48).
Ein kleiner Hängekom paß in RössLERscher Form von bloß 70 mm Hängeringdurchmesser, aus der Zeit um 1740 bis 1750 stammend, ist gleichfalls in der Leobener Sammlung vorhanden. 2 Weiter ist ein ebenfalls dort befindlicher Hängekompaß mit Doppelbügelaufhängung, gegenständigen Aufhängehaken und mit Klemmvorrichtung zu erwähnen, der etwa aus der Zeit um 1750 stammt. 3 Der untere Bügel ist am Kompaßgehäuse befestigt, der obere Bügel mit den Aufhängehaken ist mittels eines kleinen Bolzens am unteren beweglich angeordnet. Der Stundenring des Kompasses weist eine rechtsinnische Teilung von 1 X24 Stunden auf, deren jede in acht Achtelstunden unterteilt ist. Das Technische Museum in Wien besitzt einen ähnlichen Hängekompaß mit Doppelbügelaufhängung, 4 der etwas älter sein dürfte als der soeben beschriebene, und zu dem auch eine dazugehörige Zulegeplatte vorhanden ist.
1 P. Wilski, 1. c., II., S. 113.
2 Inv.-Nr. YC 14.
3 Inv.-Nr. YC 63.
4 Inv.-Nr. 9674.

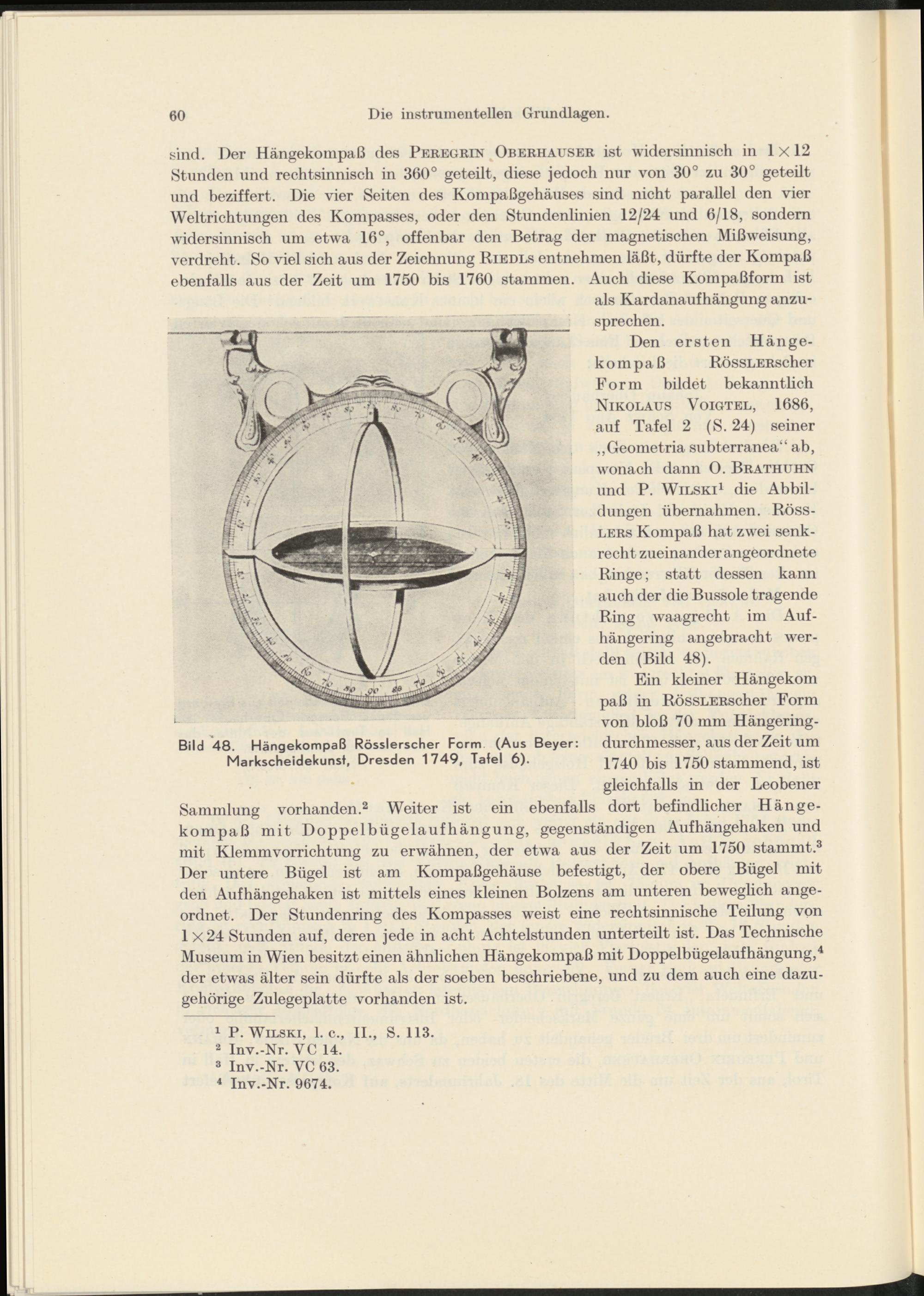

Bild 48. Hängekompaß Rösslerscher Form (Aus Beyer: Markscheidekunst, Dresden 1749, Tafel 6).
