Die instrumenteilen Grundlagen.

02 Ö

dieser Kreisteilung 36" oder einem Teilstrich als letzte, unmittelbare Ab­

le s u n g 9 S e k u n d en. Für- wahr, für die Mitte des 18. Jahrhunderts ein über­raschendes Maß von Teilungsfeinheit!

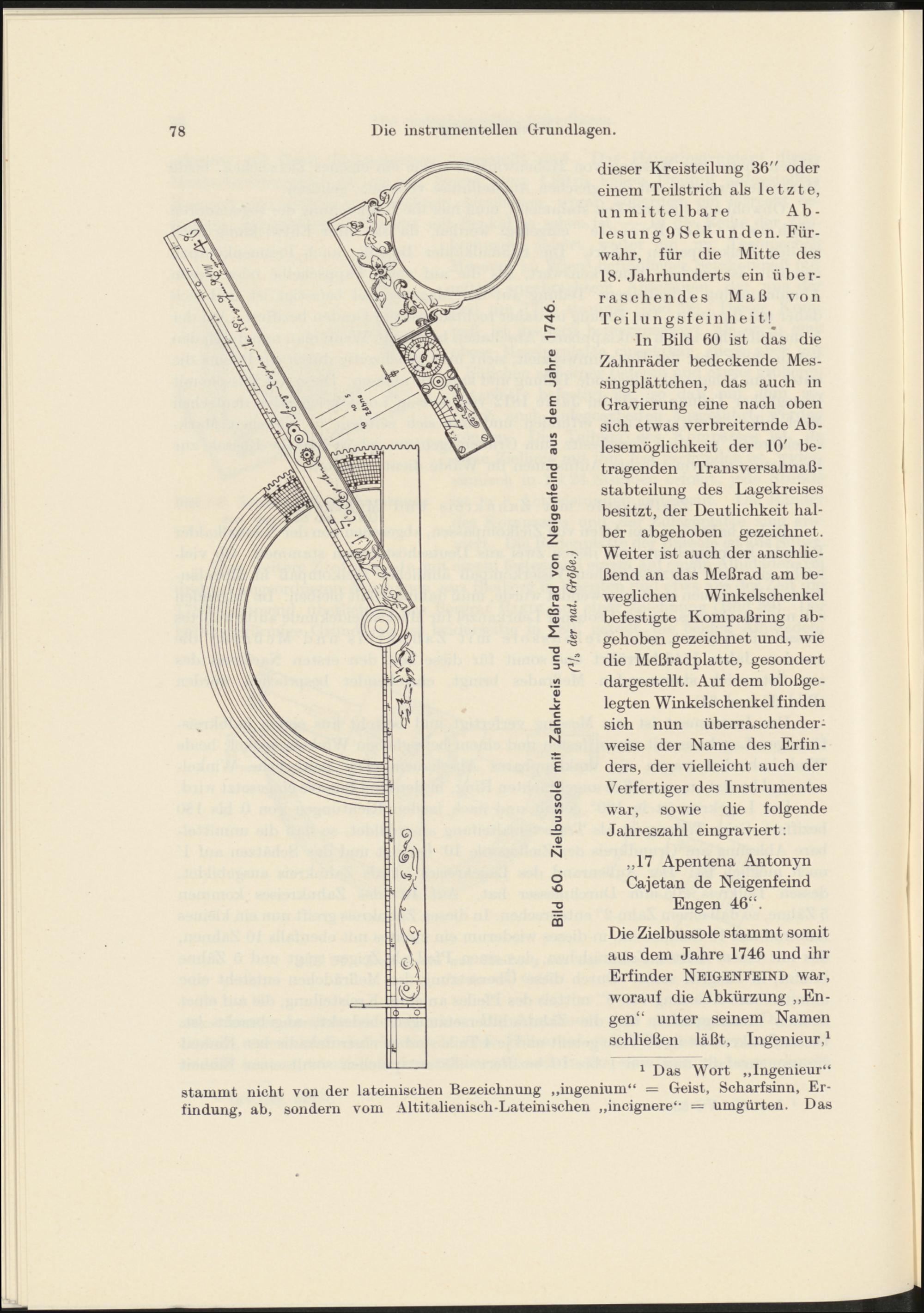

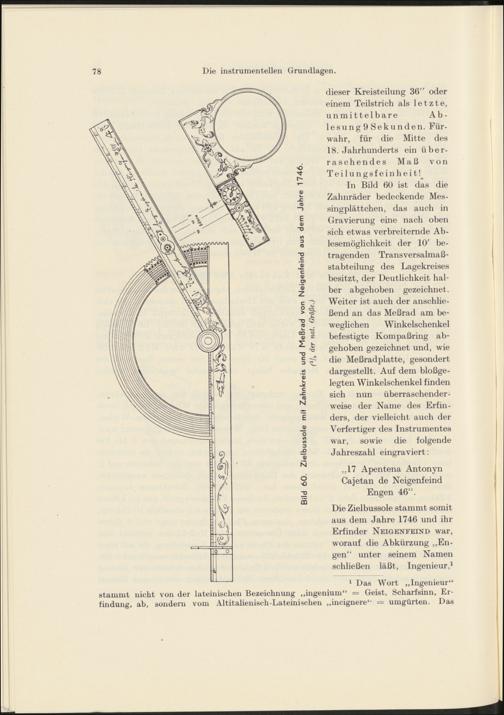

In Bild 60 ist das die Zahnräder bedeckende Mes­singplättchen, das auch in Gravierung eine nach oben sich etwas verbreiternde Ab- lesemöglichkeit der 10' be­tragenden Transversalmaß­stabteilung des Lagekreises besitzt, der Deutlichkeit hal­ber abgehoben gezeichnet. Weiter ist auch der anschlie­ßend an das Meßrad am be­weglichen Winkelschenkel befestigte Kompaßring ab­gehoben gezeichnet und, wie die Meßradplatte, gesondert dargestellt. Auf dem bloßge­legten Winkelschenkel finden sich nun überraschender­weise der Name des Erfin­ders, der vielleicht auch der Verfertiger des Instrumentes war, sowie die folgende Jahreszahl eingraviert:

,,17 Apentena Antonyn

Cajetan de Neigenfeind Engen 46“.

Die Zielbussole stammt somit aus dem Jahre 1746 und ihr Erfinder Neigenfeind war, worauf die Abkürzung „En­gen“ unter seinem Namen schließen läßt, Ingenieur, 1

1 Das Wort „Ingenieur“

stammt nicht von der lateinischen Bezeichnung „ingenium“ = Geist, Scharfsinn, Er­findung, ah, sondern vom Altitalienisch-Lateinischen „incignere“ = umgürten. Das
