Langen- und Winkelauftraggeräte.

119

sehr handliche Winkelscheibe besteht aus zwei Teilen: einem äußeren Stundenring und einem inneren, in Führung laufenden Alhidaden- oder Kreisring. Der äußere Kreisring ist an seinem Rande in 24 unbezeichnete Teile, also in Stunden geteilt, jede Stunde wieder in 8 Achtel. Der innere, in einer sinnreich gebauten Führung drehbar verlagerte und mit einem den Kreisdurchmesser als Ziehkante

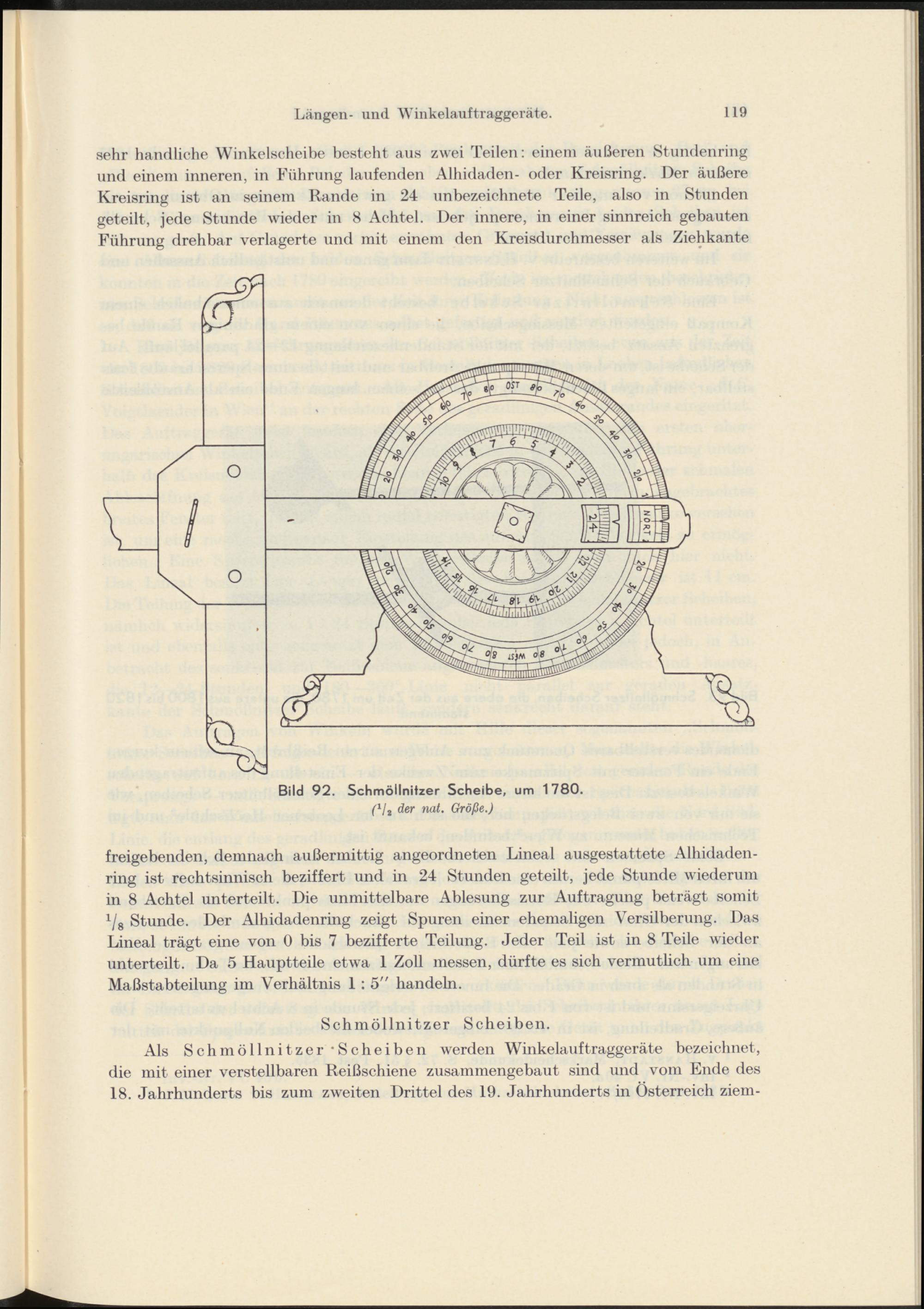

Bild 92. Schmöllniizer Scheibe, um 1780.

(Vs der nat. Größe.)

freigebenden, demnach außermittig angeordneten Lineal ausgestattete Alhidaden- ring ist rechtsinnisch beziffert und in 24 Stunden geteilt, jede Stunde wiederum in 8 Achtel unterteilt. Die unmittelbare Ablesung zur Auftragung beträgt somit x / 8 Stunde. Der Alhidadenring zeigt Spuren einer ehemaligen Versilberung. Das Lineal trägt eine von 0 bis 7 bezifferte Teilung. Jeder Teil ist in 8 Teile wieder unterteilt. Da 5 Hauptteile etwa 1 Zoll messen, dürfte es sich vermutlich um eine Maßstabteilung im Verhältnis 1: 5" handeln.

Schmöllnitzer Scheiben.

Als Schmöllnitzer'Scheiben werden Winkelauftraggeräte bezeichnet, die mit einer verstellbaren Reißschiene zusammengebaut sind und vom Ende des 18. Jahrhunderts bis zum zweiten Drittel des 19. Jahrhunderts in Österreich ziem-
